LED产品


使用说明:
1.客户可根据用途选择LED胶体形状、封装形式、外形尺寸、引脚(长、短),提出波长、亮度、半功率视角要求。
2.焊接条件:烙铁焊接,烙铁(最高30W)尖端温度不超过300℃,焊接时间不超过3秒;浸焊最高温度260℃,浸焊时间不超过5秒,焊接位置离胶体至少2毫米。
3.引脚成形必须在焊接前完成,必须用夹具、离胶体2毫米才能折弯支架,支架成形须保证引脚间距与线路板上一致。
4.LED安装须注意各类器件外线排列,以防极性装错。器件不可与发热元件靠得太近,工作条件不得超过其规定的极限。
5.LED工作温度-30℃~85℃、储存温度-30℃~100℃。
6.清洗:当用化学品清洗胶体时须小心,有些化学品对胶体表面有损伤并引起褪色。可用乙醇擦拭、浸渍,时间在常温下不超过3分钟。

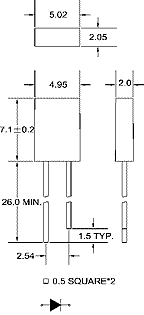

DESCRIPTION 产品描述 2.0*5.0*7.0mm Rectangle without Flange LED Lamps ( 2.0*5.0*7.0毫米 方形无帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
1-1 1-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-2B53YD GaAsP 有色扩散 黄色 2.0 2.8 585 595 3 8 10 120
YD-2B53RD GaAsP 有色扩散 红色 2.0 2.8 620 660 6 12 10 120
YD-2B53GD GaP 有色扩散 绿色 2.0 2.8 565 575 5 10 10 120
YD-2B53SRC AlGaInP 无色透明 超亮红色 1.8 2.5 620 660 45 500 10 75
YD-2B53SGC AlGaInP 无色透明 超亮绿色 2.0 2.5 565 575 20 100 10 75
YD-2B53SYC AlGaInP 无色透明 超亮黄色 1.8 2.5 585 595 50 700 10 75
YD-2B53SOC AlGaInP 无色透明 超亮橙色 1.8 2.5 600 610 50 700 10 75
YD-2B53SPGC InGaN 无色透明 超亮纯绿色 2.7 4.0 500 540 150 1000 10 75

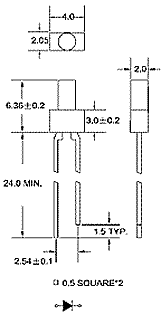

DESCRIPTION 产品描述 2.0*4.0*6.36mm Polygonal without Flange LED Lamps (2.0*4.0*6.36毫米 多边形无帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
2-1 2-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-2A4YD GaAsP 有色扩散 黄色 2.0 2.8 585 595 3 8 10 120
YD-2A4RD GaAsP 有色扩散 红色 2.0 2.8 620 660 6 12 10 120
YD-2A4GD GaP 有色扩散 绿色 2.0 2.8 565 575 5 10 10 120
YD-2A4SRC AlGaInP 无色透明 超亮红色 1.8 2.5 620 660 45 500 10 75
YD-2A4SGC AlGaInP 无色透明 超亮绿色 2.0 2.5 565 575 20 100 10 75
YD-2A4SYC AlGaInP 无色透明 超亮黄色 1.8 2.5 585 595 50 700 10 75
YD-2A4SOC AlGaInP 无色透明 超亮橙色 1.8 2.5 600 610 50 700 10 75
YD-2A4SPGC InGaN 无色透明 超亮纯绿色 2.7 4.0 500 540 150 1000 10 75

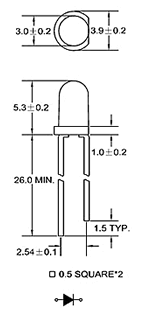

DESCRIPTION 产品描述 3.0*5.30mm Round with Flange LED Lamps (3.0*5.30毫米 圆形有帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
3-1 3-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-3A4YD GaAsP 有色扩散 黄色 2.0 2.8 585 595 20 48 10 70
YD-3A4RD GaAsP 有色扩散 红色 2.0 2.8 620 660 12 26 10 70
YD-3A4GD GaP 有色扩散 绿色 2.0 2.8 565 575 30 60 10 70
YD-3A4SRC AlGaInP 无色透明 超亮红色 1.8 2.5 620 660 180 1000 10 27
YD-3A4SGC AlGaInP 无色透明 超亮绿色 2.0 2.5 565 575 80 800 10 27
YD-3A4SYC AlGaInP 无色透明 超亮黄色 1.8 2.5 585 595 350 1200 10 27
YD-3A4SOC AlGaInP 无色透明 超亮橙色 1.8 2.5 600 610 280 1500 10 27
YD-3A4SPGC InGaN 无色透明 超亮纯绿色 2.7 4.0 500 540 500 2500 10 27

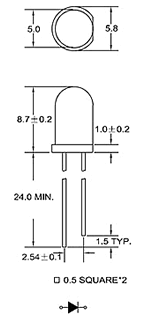

DESCRIPTION 产品描述 5.0*8.70mm Round with Flange LED Lamps (5.0*8.70毫米 圆形有帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
4-1 4-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-5A3YD GaAsP 有色扩散 黄色 2.0 2.8 585 595 20 55 10 45
YD-5A3RD GaAsP 有色扩散 红色 2.0 2.8 620 660 30 65 10 45
YD-5A3GD GaP 有色扩散 绿色 2.0 2.8 565 575 15 35 10 45
YD-5A4SRC AlGaInP 无色透明 超亮红色 1.8 2.5 620 660 180 1000 10 30
YD-5A4SGC AlGaInP 无色透明 超亮绿色 2.0 2.5 565 575 80 800 10 30
YD-5A4SYC AlGaInP 无色透明 超亮黄色 1.8 2.5 585 595 350 1200 10 30
YD-5A4SOC AlGaInP 无色透明 超亮橙色 1.8 2.5 600 610 280 4500 10 30
YD-5A4SPGC InGaN 无色透明 超亮纯绿色 2.7 4.0 500 540 500 2600 10 30

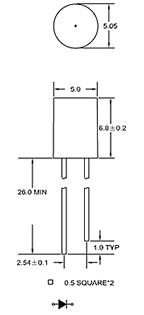

DESCRIPTION 产品描述 5.0*6.8mm Columniform without Flange LED Lamps (5.0*6.8毫米 圆形平顶无帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
5-1 5-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-5L3YD GaAsP 有色扩散 黄色 2.0 2.8 585 595 20 25 10 120
YD-5L3RD GaAsP 有色扩散 红色 2.0 2.8 620 660 16 30 10 120
YD-5L3GD GaP 有色扩散 绿色 2.1 2.8 565 575 8 16 10 120

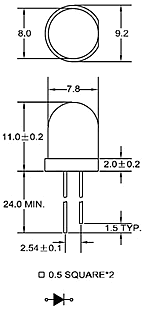

DESCRIPTION 产品描述 8.0*11.0mm Round with Flange LED Lamps (8.0*11.0毫米 圆形有帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
6-1 6-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-8A3YC GaAsP 无色透明 黄色 2.0 2.8 585 595 8 16 10 20
YD-8A3RD GaAsP 有色扩散 红色 2.0 2.8 620 660 10 20 10 36
YD-8A3GD GaP 有色扩散 绿色 2.1 2.8 565 575 3.5 12 10 36


DESCRIPTION 产品描述 10.0*13.6mm Round with Flange LED Lamps (10*13.6毫米 圆形有帽沿发光二极管)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
7-1 7-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MIN MAX MIN TYP MAX △θ半功率角
典型值 最大值 最小值 最大值 最小值 典型值 最大值
YD-10A3SYC AlGaInP 无色透明 黄色 2.1 2.8 585 595 1000 2000 10 8
YD-10A3HRC AlGaInP 无色透明 红色 1.7 2.4 620 660 300 700 10 8
YD-10A3HGT GaP 无色透明 绿色 2.1 2.8 565 575 300 600 10 8


DESCRIPTION 产品描述 3.0mm dia Led Lamp-Blue/White(3毫米led灯-蓝色/白色)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
8-1 8-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MAX TYP MAX △θ半功率角
典型值 最大值 最大值 典型值 最大值
YD-3A4HBC InGaN 无色透明 蓝色 3.5 4.5 470 750 10 20
YD-3A4SBC InGaN 无色透明 蓝色 3.5 4.5 470 1200 10 20
YD-3A4UBC InGaN 无色透明 蓝色 3.5 4.5 470 2500 10 20
YD-3A4SWC InGaN 无色透明 白色 3.5 4.5   3500 10 20
YD-3A4UWC InGaN 无色透明 白色 3.5 4.5   6000 10 20


DESCRIPTION 产品描述 5.0mm dia Led Lamp-Blue/White(3毫米led灯-蓝色/白色)
Product  Show  /  产品展示 Package  Dimensions(mm)  /  封装尺寸图(毫米)
9-1 9-2
Part Number 产品型号 Chip Material 芯片材质 Lens Type 外观颜色 Emitting Color 发光颜色 Forward Voltage 顺向电压(V) Dominant Wavelength 主波长(nm) Luminous Intensity 发光强度(mcd) Reverse Current 反向电流(μA) Viewing Angel 视角(deg)
TYP MAX MAX TYP MAX △θ半功率角
典型值 最大值 最大值 典型值 最大值
YD-5A3HBC InGaN 无色透明 蓝色 3.5 4.5 470 800 10 20
YD-5A3SBC InGaN 无色透明 蓝色 3.5 4.5 470 1500 10 20
YD-5A3UBC InGaN 无色透明 蓝色 3.5 4.5 470 3500 10 20
YD-5A3SWC InGaN 无色透明 白色 3.5 4.5   3000 10 20
YD-5A3UWC InGaN 无色透明 白色 3.5 4.5   6000 10 20
